I2C 接口 （也稱為 InterIC、IIC、I2C)是飛利浦開發的串行總線，用于在微控制器（或處理器）和外圍組件（如各種傳感器、驅動程序、RAM、ADC 等）之間低速（標準模式下高達 100 kbit/s，“快速”模式下高達 400 kbit/s）傳輸 8 位數據。
使用此標準進行數據傳輸可以最大限度地減少集成電路之間的連接數量，從而減少必要的引腳和走線的數量。集成的 I2C 協議還消除了對地址解密器和其他外部協商邏輯的需求。
僅使用兩條線路傳輸信息：
SDA – 數據線
SCL 是同步行
這兩根線通過上拉電阻連接到電源（VCC），所有連接到總線的設備通過開漏（Open-Drain）或集電極開路（Open-Collector）驅動器拉低信號線，實現邏輯“0”狀態；而不主動拉低時，信號線通過上拉電阻恢復到邏輯“1”狀態。

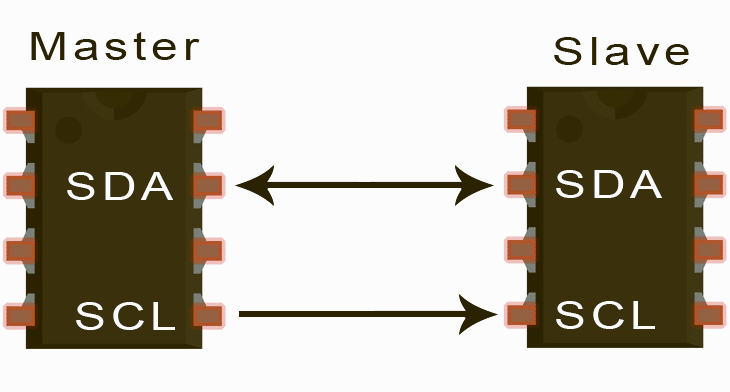

IIC總線選用主-從架構，即一臺設備做為主機（Master），而另一臺做為從機（Slave）。主機控制總線里的時鐘信號，并發起傳送數據，而從機則按照主機命令開展回應。
1. 設備地址
每個從設備在IIC總線上也有一個唯一的7位或10位地址。當主機發出一個特殊地址時，僅有與本地址匹配的從機遇回應，從而實現多設備之間的通信。
2. 傳送數據過程

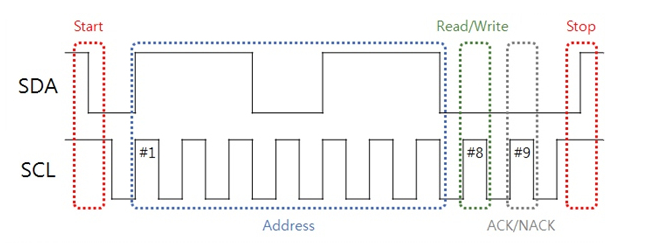

IIC的通信過程有如下幾個步驟：
運行標準（Start Condition）：當SDA線在SCL線維持高電平時，從高電平降低，表明通信的逐漸。
地址傳送：主機在啟動條件時，推送從機地址及其讀/寫位（RW位），從機依據地址確定是否回應。
應答信號（ACK/NACK）：當從機成功接受到地址或數據后，會可以將SDA線降低來發送一個應答信號（ACK）。假如從機沒有接受到或無法處理數據，它將不推送應答信號（NACK）。
傳送數據：數據以字節為基準根據SDA線傳送，每次傳送后，從機必須推送ACK信號來確定數據已成功接受。
停止條件（Stop Condition）：當傳送結束時，SDA線在SCL線維持高電平時，從低電頻恢復到高電平，表明通訊完畢。
3. 讀寫操作
寫操作：主機在推送從機地址后，將讀/寫位設為“0”來進行寫操作。接著，主機再次傳送數據字節，目標從機遇接受這些信息。
讀操作：主機在推送從機地址后，將讀/寫位設為“1”來進行讀操作。從機先是在SDA網上傳送數據，主機載入這些信息。
優勢
簡易性：僅需二根電源線即可實現多設備通訊，減少了硬件開發的復雜性。
低成本：IIC的完成不用繁雜的通信接口，適用于低成本嵌入式應用。
多主機支持：盡管常見的是單主機配置，但I(xiàn)IC總線也支持多主機架構，這使得其更加高效。
缺陷
速度限定：IIC的標準模式速度為100 kbps，迅速模式為400 kbps，快速模式為3.4 Mbps，但這仍然小于許多其他總線規范。
通訊距離短：IIC設計用于芯片間通信，適宜于同一電路板上的器件通訊，距離較遠時很容易受到信號衰減危害。
感應器聯接：IIC廣泛用于將感應器（如溫度感應器、加速度計、陀螺儀）與微處理器聯接。
存儲設備：EEPROM、RTC等存儲設備通常通過IIC插口與主控設備通訊。
液晶顯示屏（LCD）：很多字符LCD和圖型LCD控制板支持IIC插口，用以表明數據的傳輸。
IIC作為一種簡單而高效的串口通信總線，廣泛應用于各種嵌入式系統中。根據只需二根電源線設計，IIC完成了主機與多個從機之間的通信，適宜短路線、低速度的數據傳輸任務。在決定成本、硬件復雜性和通訊要求的項目中，IIC通常是理想的選擇。
