在電子工程領域，理解和掌握各種通信協議是非常重要的。其中，I2C(Inter-Integrated Circuit)是一種常用的串行通信協議，用于連接具有低速數據傳輸能力的設備。本文將詳細介紹I2C通信的基本原理、工作流程以及在實際應用中的使用方法。
一、I2C通信的基本原理

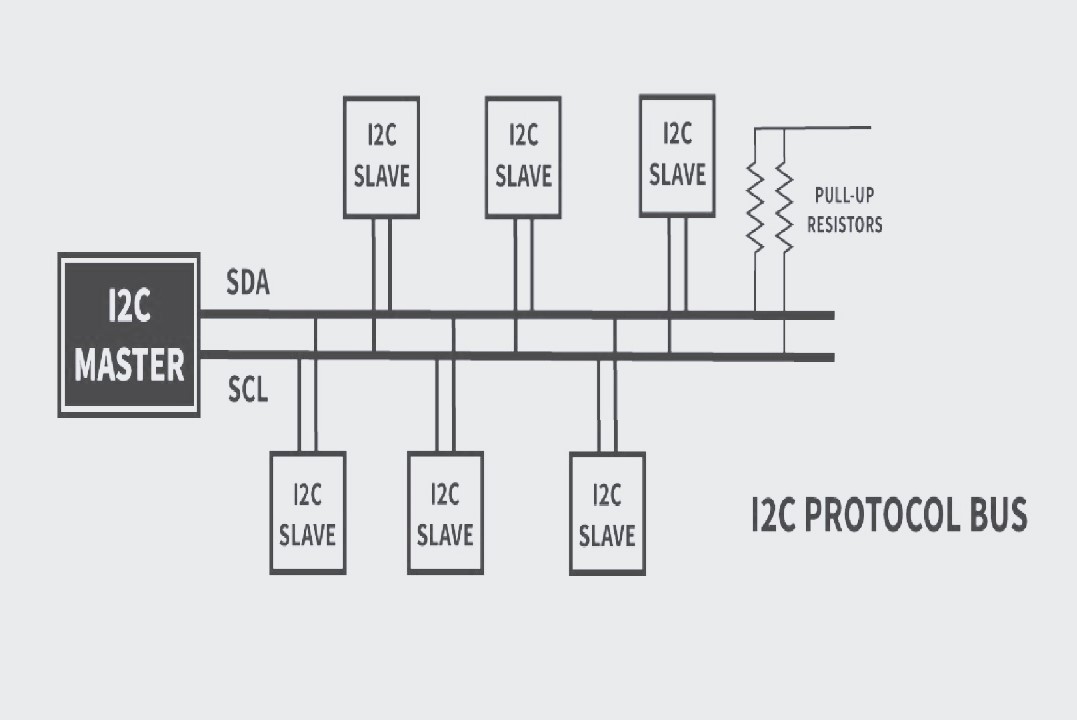

I2C通信是通過兩根信號線進行的，分別是數據線SDA(Serial Data Line)和時鐘線SCL(Serial Clock Line)。在數據傳輸過程中，SDA線的電平會隨著數據的變化而變化，而SCL線的電平則始終保持高電平或低電平。這種方式使得I2C芯片可以通過一個主設備(Master)來控制多個從設備(Slave),從而實現數據的雙向傳輸。
二、I2C通信的工作流程
1. 主設備啟動：主設備發送一個起始信號(START)給從設備，然后等待從設備的應答信號(ACK)。如果從設備沒有應答，主設備會重新發送起始信號。
2. 主設備發送地址和讀/寫命令：主設備發送從設備的地址和讀/寫命令，然后等待從設備的應答信號。
3. 主設備發送數據：如果主設備是進行讀操作，那么在應答信號后，主設備會發送數據；如果主設備是進行寫操作，那么在應答信號后，主設備會繼續發送數據并等待從設備的應答信號。
4. 從設備應答：從設備在接收到主設備的命令后，會發送一個應答信號。
5. 主設備停止：當主設備完成數據的讀取或?qū)懭牒螅瑫l(fā)送一個停止信號(STOP),然后等待從設備的應答信號。
三、I2C通信的實際應用
在實際應用中，I2C通信被廣泛用于連接各種低速設備，如EEPROM、溫度傳感器、LED燈等。通過I2C通信，我們可以方便地控制這些設備的工作狀態，或者讀取它們的數據。同時，由于I2C通信的數據傳輸速度慢，因此可以有效地降低系統的功耗。
