RS232/422/485聯系與區別全面解析

RS232、RS422和RS485是通訊領域常用的串行通訊標準。雖然這三種標準都可以用于串行通訊，但它們之間存在著許多的不同之處。在本文中，我們將會對RS232、RS422和RS485的聯系與區別進行全面解析。

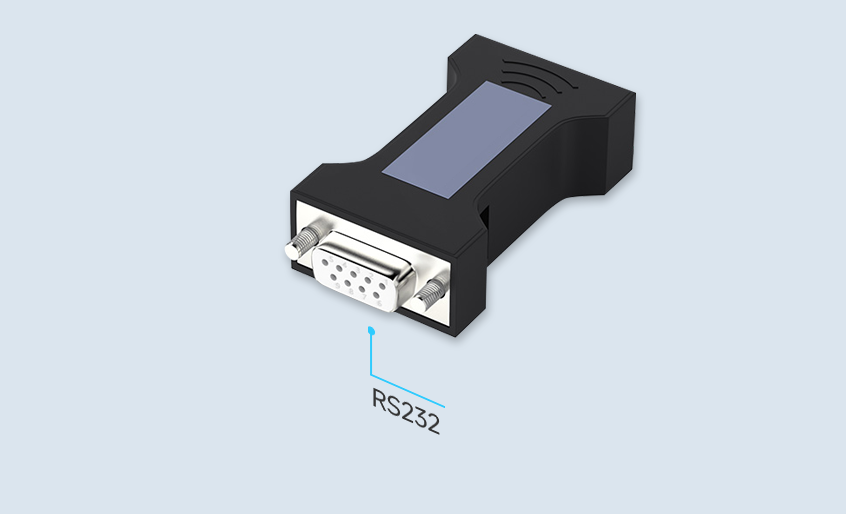

|RS232

RS232是串行通訊領域最早的標準之一，它定義了數據的傳輸方式、電氣特性以及物理連接方式。RS232標準主要用于連接兩個設備，例如計算機和串口打印機之間的連接。

RS232的傳輸距離通常較短，最長只能達到15米。此外，RS232還采用了單向通訊的方式，即只能在一個方向上傳輸數據，而不能同時在兩個方向上傳輸數據。

RS232使用的是異步傳輸方式，即數據幀中不包含時鐘信號，而是通過起始位和停止位來確定數據的傳輸時序。此外，RS232還使用負電平表示邏輯1，正電平表示邏輯0的方式。

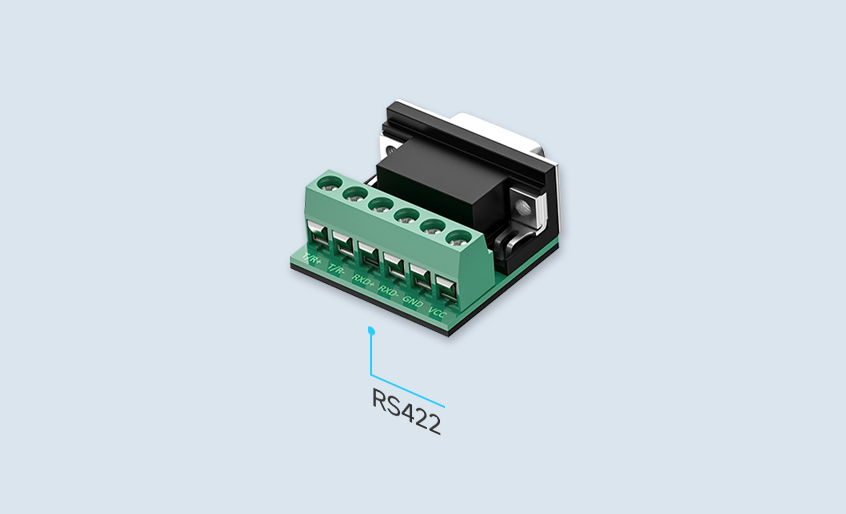

|RS422

RS422是一種高速、長距離的串行通訊標準，它可以支持多個設備之間的通訊。RS422的傳輸距離可以達到1200米，這是由于它采用了差分信號傳輸方式，可以減少電磁干擾和信號衰減的影響。

與RS232不同的是，RS422采用了全雙工的通訊方式，即數據可以同時在兩個方向上傳輸。此外，RS422的數據傳輸速率也較高，可以達到10Mbps以上。

RS422還采用了平衡的傳輸方式，即數據線對地線的電壓是相等的，這樣可以有效減少電磁干擾的影響。另外，RS422還采用了正負邏輯表示方式，即正電平表示邏輯1，負電平表示邏輯0。

RS485是一種串行通訊標準，可以支持多個設備之間的通訊，類似于RS422。RS485的傳輸距離可以達到1200米，但是它使用的是半雙工的通訊方式，即數據只能在一個方向上傳輸。

與RS422類似，RS485也采用了差分信號傳輸方式，可以減少電磁干擾和信號衰減的影響。另外，RS485還采用了多主從結構，可以支持多個主設備和多個從設備之間的通訊。

RS485也采用了平衡的傳輸方式，即數據線對地線的電壓是相等的，這樣可以有效減少電磁干擾的影響。與RS422不同的是，RS485使用了雙線制，即數據傳輸線為A線和B線，其中A線為正極，B線為負極。

|RS485

RS485在通訊協議上也有一些不同之處。它采用了同步傳輸方式，即數據幀中包含時鐘信號，可以精確控制數據的傳輸時序。此外，RS485還支持多種通訊協議，例如MODBUS、Profibus等，具有較高的靈活性和可擴展性。

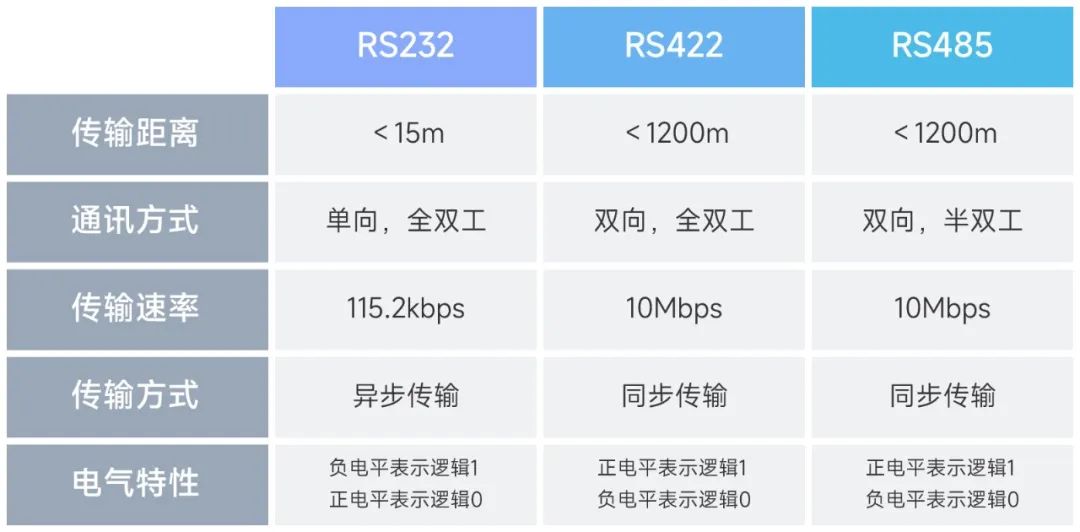

|總結

RS232、RS422和RS485之間的主要區別在于傳輸距離、通訊方式、傳輸速率、傳輸方式和電氣特性等方面。RS232適用于較短距離的點對點通訊；RS422適用于長距離高速的點對點或多點通訊；RS485適用于長距離的多點通訊。此外，RS485還具有半雙工通訊、同步傳輸和多種通訊協議等特點，具有更高的靈活性和可擴展性。

所以，在實際應用中，選擇合適的串行通訊標準需要考慮實際應用場景和需求，綜合各方面因素來進行判斷和選擇。
