正交相移鍵控(QPSK)調制原理詳解！快速掌握數字通信的核心技術！

在有線電子領域，模擬信號表現出連續變化，而數字信號（理想情況下）呈現兩種離散狀態之一。這種區別可以擴展到通過電磁輻射而不是通過電線傳輸電流傳輸數據的系統。

當用于模擬信號時，頻率調制和幅度調制會導致載波的頻率或幅度連續變化。當調制技術用于數字通信時，應用于載波的變化會根據傳輸?shù)碾x散信息受到限制。

常見的數字調制類型示例包括 OOK （開/關鍵控）、ASK （幅度偏移鍵控） 和 FSK （頻移鍵控）。這些方案使載波呈現兩種可能狀態之一，具體取決于系統必須發送二進制 1 還是二進制 0;每個離散載波狀態稱為一個符號。

1.正交相移鍵控 （QPSK） 是另一種調制技術，QPSK的調制原理基于將輸入的二進制數據映射為四種不同的相位變化，每兩個比特組合形成一個符號，然后這些符號通過調制載波相位進行傳輸。它是一種特別有趣的技術，因?yàn)樗鼘?shí)際上每個符號傳輸兩位。換句話說，QPSK 符號不代表 0 或 1，它代表 00、01、10 或 11。

這種每符號 2 位的性能是可能的，因?yàn)檩d波變化不限于兩種狀態。例如，在 ASK 中，載波幅度是幅度選項 A（表示 1）或幅度選項 B（表示 0）。在 QPSK 中，載波在相位方面變化，而不是頻率方面變化，并且有四種可能的相移。

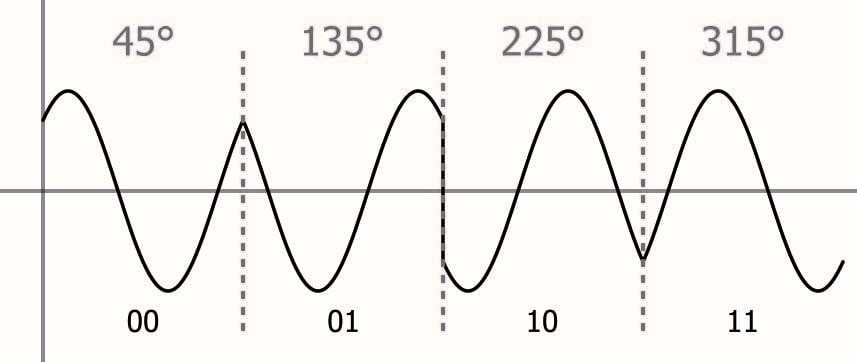

2.我們可以直觀地確定這四種可能的相移應該是什么：首先，我們回想一下，調制只是通信過程的開始;接收器需要能夠從調制信號中提取原始信息。接下來，在 4 個相位選項之間尋求最大間隔是有意義的，這樣接收器區分一種狀態和另一種狀態的難度就會降低。我們有 360° 的相位和四種相位，因此分離應該是 360°/4 = 90°。所以我們的四個 QPSK 相移是 45°、135°、225° 和 315°。

（注意：上面顯示的相移到數字?jǐn)?shù)據的對應是一個合乎邏輯但武斷的選擇;只要發射器和接收器同意以相同的方式解釋相移，就可以使用不同的對應方案。選擇 45°、135°、225° 和 315° 還有另一個原因：它們很容易使用 I/Q 調制技術生成，因?yàn)閷?I 和 Q 信號相加是反相的或非反相的，會產生這四個相移。下表應闡明這一點：

3.星座圖是分析調制信號的常用工具，它將調制信號的相位和幅度表示在二維平面上。在QPSK星座圖中，有四個點，每個點對應于一種相位狀態（45°、135°、225°、315°），分別表示二進制數對00、01、10和11。星座圖的每個點代表調制信號的一個狀態，位于坐標軸的象限內。

4.QPSK因其在帶寬效率和抗噪性能上的平衡，廣泛應用于多種通信系統中。常見的應用包括：

衛星通信：QPSK用于衛星上行和下行鏈路的信號傳輸，由于其抗干擾能力強，適合在復雜的空間環境中使用。

無線通信（如LTE、5G）：QPSK常被用于蜂窩網絡的物理層調制，以支持高速數據傳輸。

Wi-Fi 和藍牙：一些無線局域網標準和短距離無線通信協議也采用了QPSK調制技術。

5.擴展：QPSK的變種

π/4-QPSK：π/4-QPSK 是一種改進的QPSK方案，常用于移動通信系統。它通過引入相位變化來減少信號的急劇相位跳變，降低了對相位同步的要求。

8PSK：8PSK 是QPSK的擴展版本，使用八個相位而非四個相位來調制信號，能夠傳輸更多數據，但對噪聲的敏感度更高。

與每個符號傳輸一位的調制方案相比，QPSK 在帶寬效率方面具有優勢。例如，假設 BPSK （二進制相移鍵控） 系統中的模擬基帶信號。BPSK 使用兩個可能的相移而不是四個，因此每個符號只能傳輸一個位。基帶信號具有一定的頻率，在每個符號周期內，可以傳輸一個 bit。QPSK 系統可以使用相同頻率的基帶信號，但它在每個符號周期內傳輸兩位。因此，它的帶寬效率（理想情況下）高出兩倍，能夠在相對較小的帶寬內實現高效的數據傳輸
