教程-用OpenWrt(LuCI)如何設置LAN / WLAN橋接器

1. 在路由器上組裝自定固件（OpenWrt）

應用OpenWrt網站里的安裝說明，下邊采用了 OpenWrt 的 18.06.04 版本。

2.重設（可選）

裝上自定固件，則可以省略此步驟?？墒牵绻阍缫褢蚺怂蛞驗楦阍伊四承〇|西而要求重設，請執行下列操作：

? 關掉設備電源

? 拔掉全部電纜（肯定不包含電源線）

? 按住重置按鈕并維持按住情況

? 開啟設備電源（按著重置按鈕）

? 觀查情況 LED（按著重置按鈕）

? 鎖住 LED閃爍（按著重置按鈕）

? 鎖住 LED滅掉（按著重置按鈕）

? 鎖住 LED逐漸閃動（按著重置按鈕）

? 鎖住 LED逐漸不斷閃爍

? 馬上松掉復位開關

? 設備如今重設為 OpenWrt 默認配備。在此過程中，全部 LED可能閃動

? 直到鎖住 LED再度不斷閃爍

如今你的設備已重置為OpenWrt初始值，大家可以開始配備我們的LAN / WLAN橋接器。

3. 第一步

? 應用端口 1 根據網線將臺式機/筆記本電腦連收到路由器

? 確保您的計算機未連接到任何其他網絡，例如通過WLAN

? 在計算機上，為以太網設備開啟 DHCP

? 在你的計算機上，開啟瀏覽器窗口并瀏覽 http://192.168.1.1 這是 OpenWrt 路由器的 GUI/前面

? 最初沒有設置密碼，因而請確保密碼字段中沒有密碼，然后單擊“登陸”

4. 設置密碼

? 在菜單中，轉至“系統/管理”

? 挑選一個密碼，之后在“密碼”和“確定”字段中輸入密碼

? 在頁面底端，按“儲存并應用”

5.設置路由器的IP地址
您的路由器需要具有位于 LAN 以外的 IP 地址。不然，橋接將失靈。那也是你需要配置路由器時必須采用地址。因而，只需選擇一個您一般從來不會使用的 IP 地址，隨后您就可以儲存
了，我為我的路由器選了 192.168.15.1，因為整個子網 192.168.15.0/24 并未應用。如果你選擇其他地址，請記住在本指南的每個部分更換 192.168.15.1。
? 在菜單中，轉至網絡/插口
? 針對插口 LAN，點擊操作 Edit
? 在IPv4地址字段中請輸入的新IP地址，從我的情形下是192.168.15.1
? 由于網橋應當是透明的，所以我們必須禁用DHCP服務器。因而，尋找DHCP部分并檢查忽視插口選項
? 點擊“儲存并應用”
? 在新版本的OpenWrt中，您能收到“配備已被回滾！”警報，這是因為IP地址已變更，您的瀏覽器和路由器無法再通訊。這是完全正常。僅需點擊“運用”，然后等待（也很正常）“設備無法打開”信息發生。
從今天開始，您可以使用其新地址 192.168.15.1瀏覽您的路由器。因為我們禁用了DHCP服務器，因而你的計算機將不會自動獲取新的IP地址。您現在務必手動設定它：
? 為你的計算機給予屬于新子網的新 IP 地址。給筆記本的以太網適配器帶來了 IP 地址 192.168.15.2 和網絡掩碼 255.255.255.0
要恢復配備，您必須立即重連到路由器。
? 在你的 Web 瀏覽器中，轉至 http://192.168.15.1 這是路由器前端的新 URL

? 應用登錄名 root 和密碼登錄

6.刪掉沒有用的無線連接
因為我們不希望路由器作為連接點，因而我們應該刪掉自動生成的無線連接。
? 在菜單中，轉至網絡/無線
? 尋找SSID為“OpenWrt”，模式為“Master”連接。
? 點擊“清除”標志

? 在彈出的對話框中確定刪掉

7.將路由器連接到你的WLAN
? 在菜單中，轉至網絡/無線
? 點擊右上角的掃描
? 掃描結束后，挑選要加入的網絡，然后單擊“添加網絡”
? 當出現的對話框中，請輸入要加入的WLAN的密碼
? 點擊提交
? 點擊“儲存并應用”

如果一切順利，您的路由器現在應該已連接到你的網絡并可以訪問互聯網。這可以很容易地查驗：
? 轉至網絡/確診
? 點擊 Ping

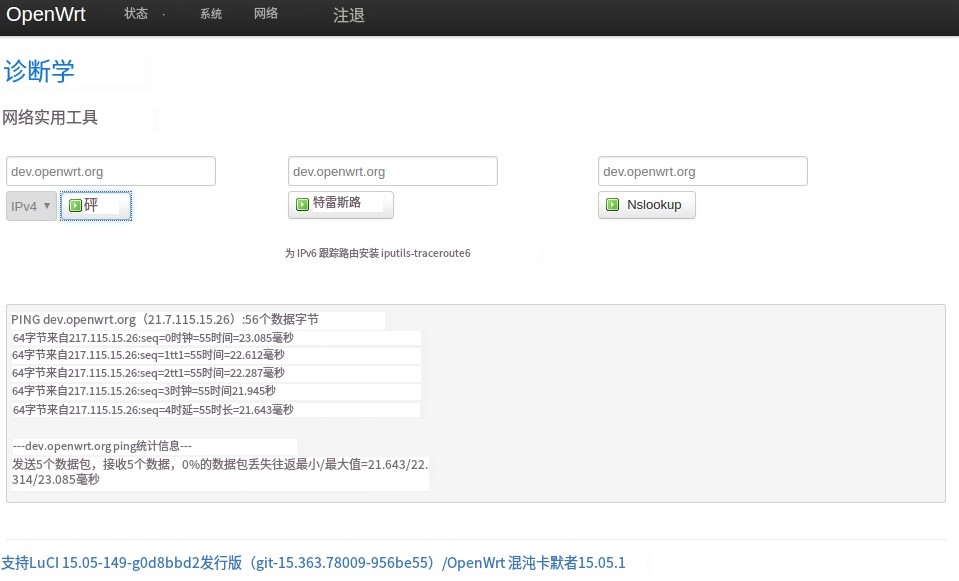

假如 ping 成功，它應該會導致如右圖所示的結果。

8. 在路由器上組裝中繼

• 使用您選擇的 SSH 客戶端（例如 PuTTY），使用 IP 地址 192.168.15.1 連接到您的路由器。Rember 以 root 用戶身份連接。例如，在 linux 中，您必須像

  ssh root@192.168.15.1

• 輸入您在步驟4中為OpenWrt設置的密碼
• 做一個 pkg 更新：

  opkg update

• 安裝 relayd

  opkg install relayd

• 為 LuCI 安裝中繼協議

  opkg install luci-proto-relay

• 激活中繼：

  /etc/init.d/relayd enable

• 結束 SSH 會話：

  exit

9. 根據 Web GUI配備 Bridge
? 打開網頁并重新瀏覽 http://192.168.15.1。
? 應用登錄名 root 和密碼登錄
? 在菜單中，轉至網絡/插口
? 點擊“添加新插口
”
? 在 Name of the new interface 字段中，鍵入 stabridge
? 在 Protocol of the new interface 下拉列表中，挑選 Relay bridge。
? 點擊提交
? 在“網絡間的中繼”部分中，選定 lan：和 wwan：

? 點擊“儲存并應用”

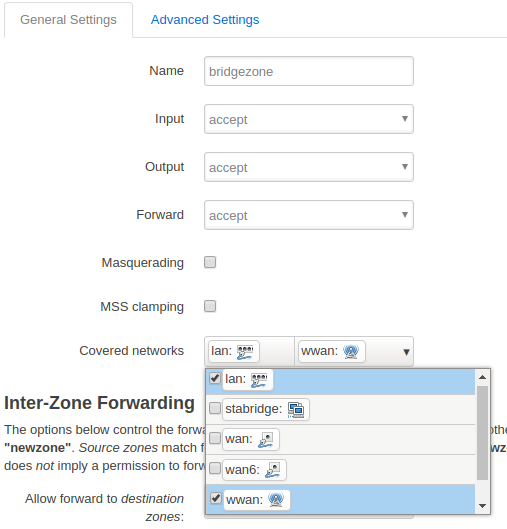

10. 調節防火墻規則
? 在菜單中，轉至網絡/防火墻
? 在“地區”部分中，加上
? 在“名字”字段中，鍵入 bridgezone
? 在 Forward 下拉列表中，挑選 accept
? 在“覆蓋網絡”部分中，選定 lan：和 wwan：
? 別的任何內容均保持一致

? 點擊“儲存并應用”

11. 重啟路由器并檢測
? 在菜單中，轉至系統/重啟
? 點擊 Perform reboot
你的設定現已完成。如今，傳送到路由器端口（WAN 端口以外）的所有設備都應表現得像根據有線相互連接到 LAN。
為了用我的筆記本檢測這一點，我執行了以下步驟：
? 禁用了我的wifi適配器
? 將我的以太網連接設定回 DHCP
結果是我中央DHCP服務器給我給予了一個新的IP地址，我能夠完全瀏覽互聯網和本地網絡中所有設備。
正是我想要的。那樣，即便沒有可用的網絡插座，我還可以將我的網絡拓展到僅有線設備。

結語
請記住，配備的路由器具備靜態 IP 地址 192.168.15.1，該地址在本地網絡中會無法打開，比如因為他具備子網 192.168.1.0/24。如果你想瀏覽路由器自身，比如要變更配備（比如聯接到不同的 wifi 網絡），您必須將計算機 ip 設為 192.168.15.2，以便能夠傳送到 192.168.15.1。此外，路由器配置為通過DHCP（根據插口WWAN）要求自已的IP地址。因而，您可以搜索地址并連接到該IP。這適用網絡中的一切設備，但相互連接到路由器端口的機器以外。
