不同類型的天線有多少個天線振子組成

天線是現代通信系統的重要組成部分，他們設計和特性直接關系到傳送數據質量以及類型。天線里的“振子”是指天線里的輻射元件，這取決于天線的次數特性、特性和增益。本文將探討天線的振子總數，表述不同種類天線的振子構造，以及如何危害天線性能。

一、振子的定義和功能

振子是天線中用于發射或接收電磁波的基本單元。每個振子可以看作是一個小型的天線，通過電流在振子上產生的電磁波進行信號傳輸。振子的數量和排列方式直接影響天線的特性。

二、不同類型天線中的振子數量

1. 單振子天線

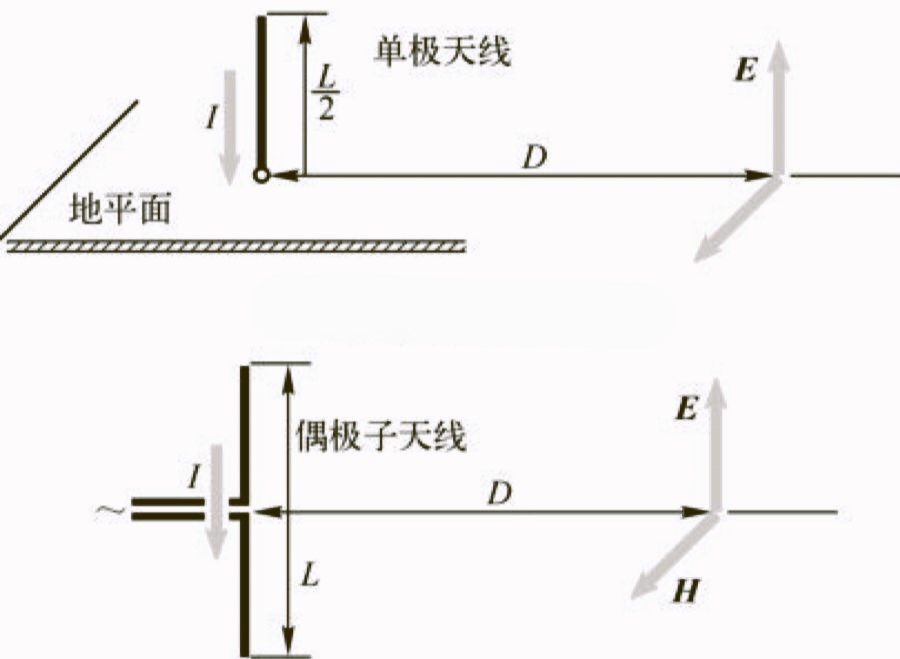

單極天線：由一個振子組成，通常用于無線電通信。一個常見的例子是車載天線。

偶極天線：由兩個對稱的振子組成。偶極天線是最簡單、最常見的天線類型，廣泛用于廣播和通信系統。

2. 多振子天線

四元素天線Yagi天線：Yagi天線是一種常見的定向天線，由一個驅動振子、一個反射振子和多個導向振子組成。驅動振子負責主要的信號發射和接收，反射振子和導向振子則用于增強信號的方向性和增益。振子數量：典型的Yagi天線可能有3到10個振子，具體數量取決于天線的設計和應用需求。

陣列天線：陣列天線由多個相同或不同的振子組成，通過精確控制每個振子的相位和振幅，實現特定的波束成形和增益特性。陣列天線廣泛用于雷達、衛星通信和無線電天文。振子數量：陣列天線的振子數量可以從幾排振子到幾百、幾千個振子不等，具體數量取決于應用的頻率、增益要求和空間限制。

3. 特殊設計的天線

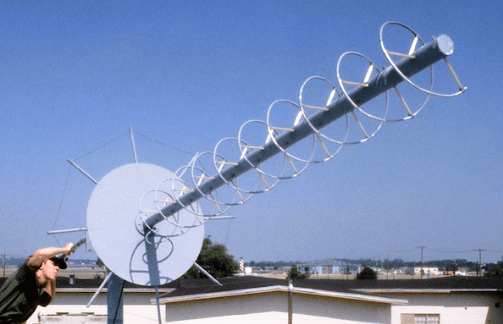

螺旋天線：螺旋天線由螺旋形狀的導體組成，具有寬帶特性，適用于需要寬頻帶覆蓋的應用，如衛星通信。振子數量：通常認為螺旋天線有一個振子，但這個振子是一個螺旋形結構，通過其長度和圈數調節頻率特性。

拋物面天線：拋物面天線使用一個拋物面反射器將信號集中到一個焦點上，通常在焦點處放置一個振子或小型陣列天線作為饋源。振子數量：主要振子為一個，但可結合多個小型陣列天線以實現特定的增益和方向性。

三、振子數量對天線性能的影響

增益

增加振子數量通?？梢蕴岣咛炀€的增益。更多的振子意味著更高的信號強度和更好的方向性。例如，Yagi天線中的多個導向振子可以顯著提高天線的前向增益和方向性。

方向性

多個振子的排列可以形成特定的波束模式，提高天線的方向性。陣列天線通過控制各個振子的相對相位，可以形成窄波束，從而實現高精度的定向通信和探測。

帶寬

振子的排列和數量也影響天線的帶寬性能。寬帶天線通常需要特定的振子設計，以覆蓋所需的頻率范圍。例如，螺旋天線的螺旋結構使其能夠覆蓋寬頻帶。

四、結論

天線里的振子總數在于天線的類型和項目需求。簡單天線，如單極和偶極天線，僅有一兩個振子，而Yagi天線和陣型天線等復雜的天線包含多個振子，完成了更高增益和非特異。掌握天線振子結構與總數對于改善天線設計和通信特性至關重要。實際應用中，選擇合適的天線種類和振子總數能夠顯著提升傳送數據品質，達到特定通訊規定。
